NV-Sensormesssysteme – Vielseitige Möglichkeiten

Das Sensormodul für moderne Präzisionsmessung

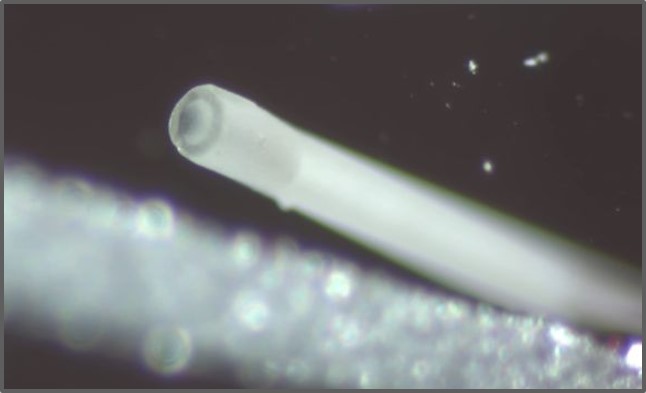

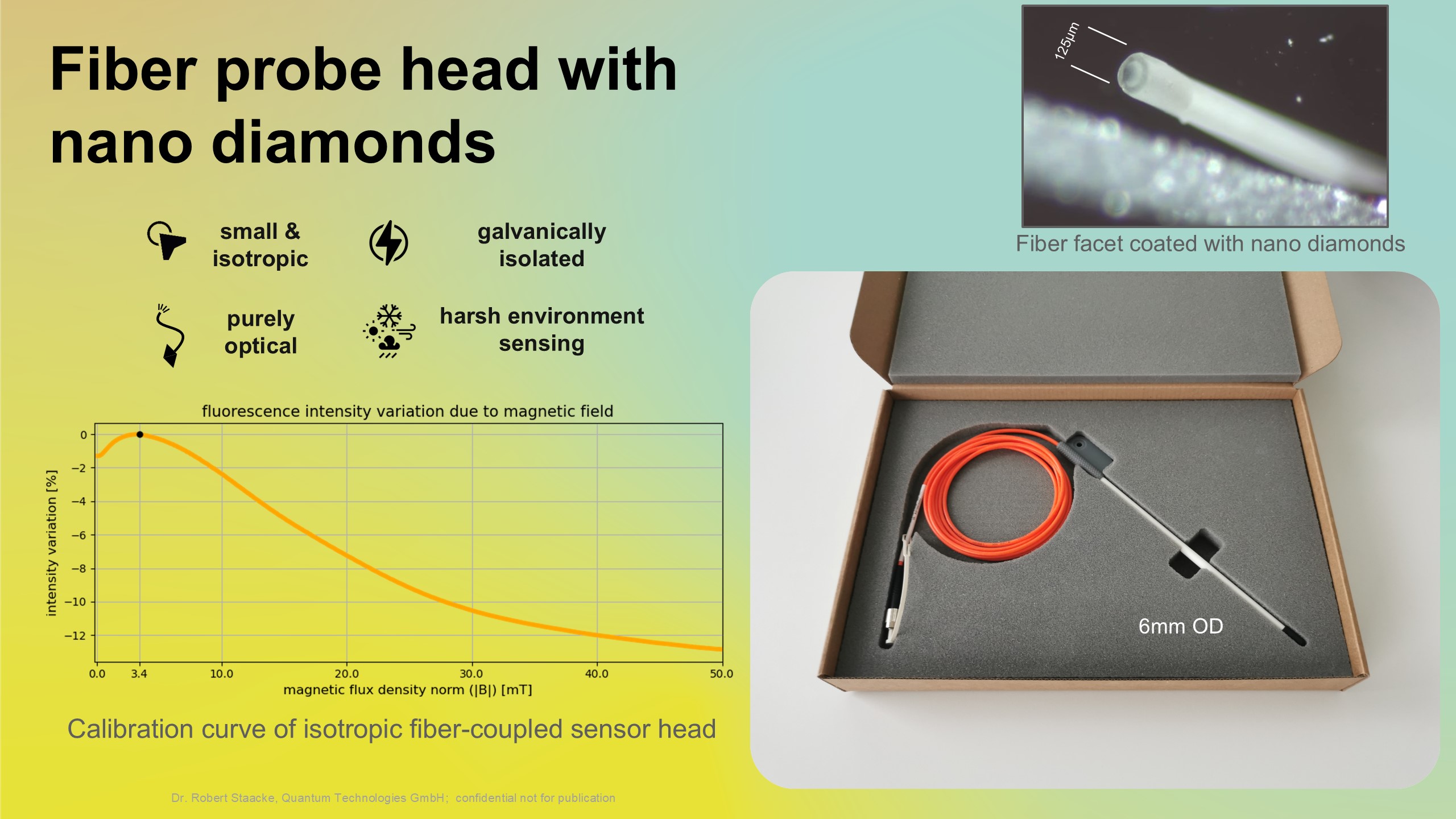

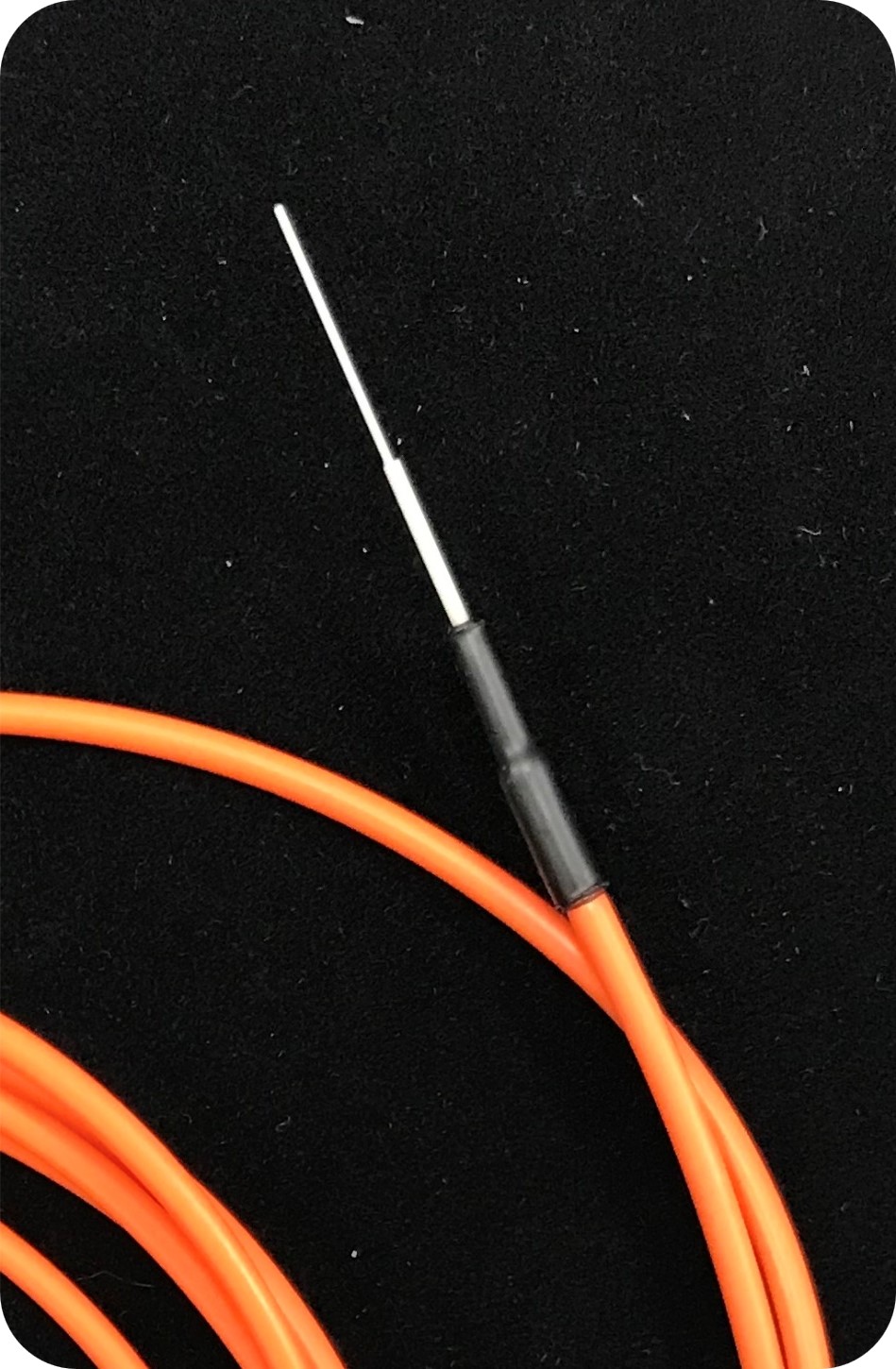

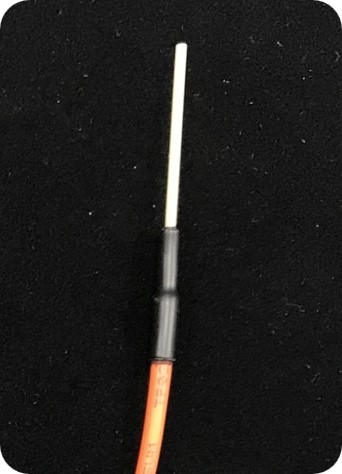

Unser NV-Sensormesssystem nutzt eine Vielzahl von Diamanten mit NV-Zentren, die in ein transparentes, ausgehärtetes Trägermaterial eingebettet sind. Über Lichtwellenleiter lässt sich das Sensorelement flexibel in unterschiedlichste Umgebungen integrieren.

• Voll optisch & mikrowellenfrei: Keine metallische oder galvanische Kopplung nötig, somit höchste Sicherheit bei Hochspannungen und voller EMV-Robustheit.
• Isotrope und punktgenaue Messung: Die Anordnung und Orientierung der NV-Diamanten ermöglicht eine zuverlässige, richtungsunabhängige (skalare) Magnetfeldmessung, auch an schwer zugänglichen Orten wie im Luftspalt von Elektro-Motoren.
• Temperatur- und chemikalienbeständig: Mechanische Hülle aus Keramik oder Glas erlaubt dauerhaften Einsatz zwischen −100 °C und +250 °C; ideal auch für aggressive Industrieumgebungen.
• Messprinzip: Optisches Pumpen und Auslesen der Fluoreszenz der NV-Zentren durch den Lichtwellenleiter – Sensitiv zur Magnetfeldstärke ohne Störung durch das Sensorelement selbst.

Typische Anwendungsfelder:

• Industrielle Motor- und Generator-Überwachung: Präzise Erfassung der Magnetfeldverteilung in Rotor/Luftspalt zur Optimierung und Sicherheit von Antriebssystemen.
• Hochspannungsmessung: Volle galvanische Trennung – keine Gefahr bei Hochspannungen oder starken elektromagnetischen Störungen.
• Materialprüfung und Qualitätssicherung: Zerstörungsfreie Messung selbst bei kleinen Proben, dünnen Schichten und komplexen Geometrien.
• Medizintechnik, Forschung und Entwicklung: Berührungslose Messungen auch an biologischen oder empfindlichen Proben.

Patentierte Innovation:
Das Herstellungsverfahren und die Sensorarchitektur sind durch unsere Schutzrechte abgedeckt – inklusive aller industriellen Fertigungs-, Montage- und Integrationsschritte.
